Infraestructura IT para Clínicas y Consultorios Médicos: Guía de Cableado, Puestos y Redes

El Desafío Tecnológico en Centros de Salud y Consultorios Médicos

A diferencia de una oficina corporativa tradicional, una clínica, sanatorio o centro de diagnóstico por imágenes no puede permitirse el lujo de improvisar su infraestructura informática. En el ámbito de la salud, la tecnología convive directamente con la atención al paciente, historias clínicas digitales y equipamiento médico electromagnético de alta sensibilidad.

Un cable de red desconectado o una caída de tensión en medio de una ecografía no solo genera una demora administrativa: interrumpe un estudio diagnóstico, altera la agenda de los médicos y daña la imagen profesional de la institución.

En este artículo repasamos los requerimientos esenciales que deben definirse en los planos antes de cerrar los tabiques de Durlock y levantar el centro médico.

---

1. Distribución Tipo por Consultorio: Box de Atención y Aparatología

El error más común en la planificación de consultorios es tratar el espacio como un escritorio administrativo simple. En un consultorio moderno (especialmente en especialidades como cardiología, ginecología, diagnóstico por imágenes o kinesiología), conviven dos zonas operativas muy distintas:

Zona A: El Escritorio del Médico

Es el punto donde el profesional carga la historia clínica, emite recetas electrónicas y se comunica con recepción.

Tomas eléctricos: 2 tomas dobles (4 bocas en total). Recomendamos 2 bocas estabilizadas para la CPU y el monitor, y 2 bocas comunes para cargadores de celulares, lámparas de examen o periféricos menores.

Boca de datos UTP: 1 boca dedicada Categoría 6 directa al switch central.

Telefonía IP: 1 boca de red exclusiva para el teléfono IP del consultorio (o teléfono analógico sobre gateway VoIP).

Zona B: Aparatología Médica (Ecógrafo, Electrocardiógrafo, Ergometría)

Tomas eléctricos: 1 toma doble estrictamente estabilizado conectado a la UPS central o estabilizador de grado médico.

Boca de datos UTP: 1 boca de red fija junto a la posición definitiva del aparato para el envío directo de imágenes DICOM o informes al servidor PACS local o a la nube.

Criterio de ubicación fija: El ecógrafo debe tener una posición definida en el plano que no obligue a moverlo ni a cruzar cables por el paso de la camilla. Cada movimiento del equipo somete a estrés las placas internas y los cables de los transductores.

---

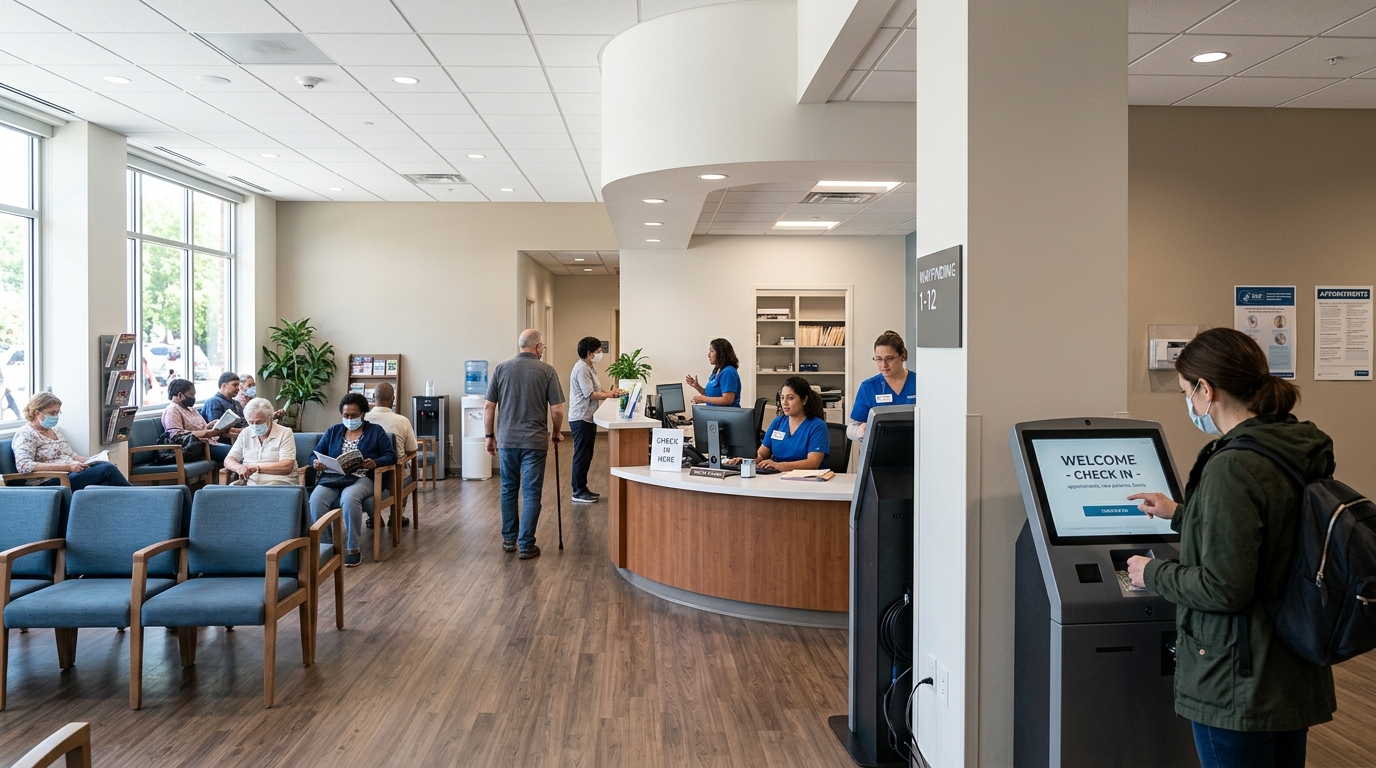

2. Recepción, Salas de Espera y Terminales de Autogestión

La experiencia del paciente comienza en la puerta de entrada. La infraestructura de red en áreas comunes debe soportar dos frentes críticos:

Terminales de Autogestión (Turneros)

Cada vez más centros médicos implementan tótems de autogestión para que el paciente anuncie su llegada o retire su turno sin hacer fila en el mostrador.

Ubicación en plano: Generalmente junto a columnas o accesos principales.

Requerimiento indispensable: Debe preverse con antelación 1 boca de red UTP por cañería embutida y 1 toma doble eléctrico. Conectar un turnero por Wi-Fi es una receta para desconexiones intermitentes que generan cuellos de botella en la sala de espera.

Cobertura Wi-Fi de Alta Densidad (Access Points de Techo)

En salas de espera concurridas, decenas de pacientes consultan sus teléfonos simultáneamente mientras los médicos utilizan tablets para interconsultas.

Punto de instalación: Se debe proyectar una boca de datos en el techo, en el centro geométrico del salón, para instalar un Access Point profesional de techo (tipo plato UniFi o similar) alimentado por PoE (Power over Ethernet).

Segmentación de red (VLANs): Es imperativo aislar la red Wi-Fi de invitados de la red médica y administrativa. Un paciente en la sala de espera jamás debe tener visibilidad sobre las PCs de consultorios o los ecógrafos.

---

3. Ergometría y Estudios Dinámicos: ¿Llevan Cable de Red las Bicicletas?

Una consulta recurrente de los arquitectos al armar salas de ergometría es si las bicicletas o cintas de esfuerzo necesitan bocas de red en el piso.

Respuesta técnica: En la inmensa mayoría de los sistemas ergométricos actuales, los sensores del paciente se conectan a un módulo digital de adquisición compacto.

* Este módulo se conecta por USB o interfaz dedicada a la computadora del médico. Por lo tanto, la conectividad de red se concentra en el *puesto de la computadora de control**, la cual sí requiere 2 bocas de red (una para la historia clínica y otra para el software de ergometría en red) y alimentación estabilizada.

---

Resumen de Puntos de Red y Energía para Consultorios Médicos

| Sector / Puesto | Bocas de Red UTP (Cat 6) | Tomas Eléctricos Comunes | Tomas Estabilizados (UPS) | Observaciones | |:---|:---:|:---:|:---:|:---| | Escritorio Médico | 1 Datos + 1 VoIP | 2 bocas | 2 bocas | Computadora, monitor y telefonía | | Puesto de Ecógrafo | 1 Datos dedicada | — | 2 bocas | Posición fija junto a camilla | | Recepción (por puesto) | 2 Datos | 2 bocas | 2 bocas | PC, impresora de turnos, posnet | | Turnero Autogestión | 1 Datos | 1 boca | 1 boca | No conectar por Wi-Fi | | Sala de Espera (Techo) | 1 Datos PoE | — | — | Access Point empresarial |
